English GermanKGLS-RTBM / Leiterplatten Abstandshalter

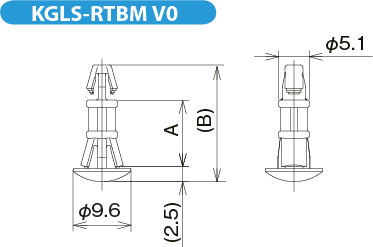

| Part No. | A | (B) | Mounting hole size | Panel thickness | Std. Package |
|---|---|---|---|---|---|
| KGLS-3.5 RTBM V0 | 3.5 | 11.9 | Top: Ø4 +0.2 Bottom: Ø5.5 +0.2 | Top: 1.2~1.6 Bottom: 0.4~1.2 | 100 pcs. |
| KGLS-5 RTBM V0 | 5 | 13.4 | Top: Ø4 +0.2 Bottom: Ø5.5 +0.2 | Top: 1.2~1.6 Bottom: 0.4~1.2 | 100 pcs. |
| KGLS-6 RTBM V0 | 6 | 14.4 | Top: Ø4 +0.2 Bottom: Ø5.5 +0.2 | Top: 1.2~1.6 Bottom: 0.4~1.2 | 100 pcs. |
| KGLS-8 RTBM V0 | 8 | 16.4 | Top: Ø4 +0.2 Bottom: Ø5.5 +0.2 | Top: 1.2~1.6 Bottom: 0.4~1.2 | 100 pcs. |
| KGLS-10 RTBM V0 | 10 | 18.4 | Top: Ø4 +0.2 Bottom: Ø5.5 +0.2 | Top: 1.2~1.6 Bottom: 0.4~1.2 | 100 pcs. |
| KGLS-12 RTBM V0 | 12 | 20.4 | Top: Ø4 +0.2 Bottom: Ø5.5 +0.2 | Top: 1.2~1.6 Bottom: 0.4~1.2 | 100 pcs. |
| Part No. | A | (B) | Mounting hole size | Panel thickness | Std. Package |
|---|---|---|---|---|---|
| KGLS-14RTBM | 14 | 24.15 | Top: Ø4 +0.2 Bottom: Ø5.5 +0.2 | Top: 1.2~1.6 Bottom: 0.4~1.2 | 100 pcs. |
Download
Datenblatt mit allen relevanten Angaben zu Abmessungen, Material und elektrischen Eigenschaften. Ideal für Konstruktion, Auswahl und Vergleich.
Eigenschaften
- Die anwendbare Blechdicke liegt bei 0,4 bis 1,2 mm.
- Die anwendbare Dicke der Leiterplatte beträgt 1,6 mm und 1,2 mm.
- Der Rundkopf verschließt das Montageloch und gewährleistet somit den Schutz vor Staub.
