FLACHFERRIT / GSSC
Geschlossener Flachferrit für Flachbandkabel
GSSC / Flachferrit
Geschlossener Flachferrit für Flachbandkabel
Eigenschaften
- Geeignet zur Filterung von Störungen an Flachbandkabel (FFC), Folienkabel (FPC), o.ä.
Material
- Weichmagnetischer Ferrit
Ausführungen

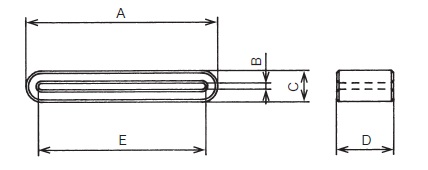

Maße: mm
| Part No. | A | B | C | D | E | Impedance*Ω/100MHz（1turn) |
|---|---|---|---|---|---|---|
| GSSC-33.5-8 | 33.5 | 1.4 | 6.5 | 8.0 | 28.4 | ≧ 30 |
| GSSC-33.5-10 | 33.5 | 1.4 | 6.5 | 10.0 | 28.4 | ≧ 30 |
| GSSC-33.5-10-2 | 33.5 | 2.2 | 7.4 | 10.0 | 27.0 | ≧ 30 |
| GSSC-33.5-12 | 33.5 | 1.4 | 6.5 | 12.0 | 28.4 | ≧ 35 |
| GSSC-33.5-20 | 33.5 | 1.3 | 6.5 | 20.0 | 27.8 | ≧ 50 |
| GSSC-40-12 | 40.0 | 1.3 | 6.5 | 12.0 | 35.0 | ≧ 35 |
| GSSC-45-8 | 45.2 | 1.3 | 6.5 | 8.0 | 40.0 | ≧ 30 |
| GSSC-45-12 | 45.2 | 1.3 | 6.5 | 12.0 | 40.0 | ≧ 35 |
| GSSC-50-12 | 50.0 | 1.4 | 6.5 | 12.0 | 44.9 | ≧ 35 |
| GSSC-58-12 | 57.6 | 1.3 | 6.5 | 12.0 | 52.0 | ≧ 35 |
