LWS-05, -S, -SL, -NS, -Y / Kabelhalter Verschließbar

Verschließbarer Kabelhalter mit Schnappverschluss.

Eigenschaften

Gewährleistet einen sicheren Verschluss gegen unbeabsichtigtes Lösen des Drahtes / Kabelbündels.

Material

Nylon 66 (Farbe: Weiß, Schwarz※1)
※1 Artikel mit der Produkt-Nr. Endung „BK“ werden in schwarz geliefert. Für weiße Färbung kontaktieren Sie bitte unsere Vertriebsmittarbeiter.
UL 94 Flammenklassifizierung:UL94 V-2（V-0※2 ）
※2 V-0 Varianten sind mit "V0" am Ende der Artikel-Nr. gekennzeichnet ( LWS-05 ist ebenfalls der V-0 Typ)

VERSCHLIEßBARER KABELHALTER / LWS-05, -S, -SL, -NS, -Y

LWS

Part No.	(H)	(A)	(B)	(C)	D	(E)	(W)	Mounting hole size	Panel thickness	Std. Package
LWS-05	1	7.2	7	6.2	-	4.5	9.2	Ø 4.8 ⁺₀^0.1	0.5~2	200 pcs.
LWS-1S	5.2	9.2	7.7	6	2.0	4.9	11	Ø 4.8 ⁺₀^0.2	0.5~2.3	100 pcs.
LWS-3S V0	10.2	14.2	7.7	6.1	2.0	4.9	11	Ø 4.8 ⁺₀^0.2	0.5~2.3	500 pcs.
LWS-3S 2W V0	10.2	14.2	7.7	6.1	2.0	4.9	16.5	Ø 4.8 ⁺₀^0.2	0.5~2.3	500 pcs.
LWS-5S-2W V0 BK	15.2	19.2	7.7	6.1	2.0	4.9	16.5	Ø 4.8⁺₀^0.2	0.5~2.3	1000 pcs.
LWS-8S-2.5W V0 BK	22.7	27.2	7.7	6.1	2.5	4.9	18	Ø 4.8 ⁺₀^0.2	0.5~2.3	500 pcs.

lws-05

lws-sl

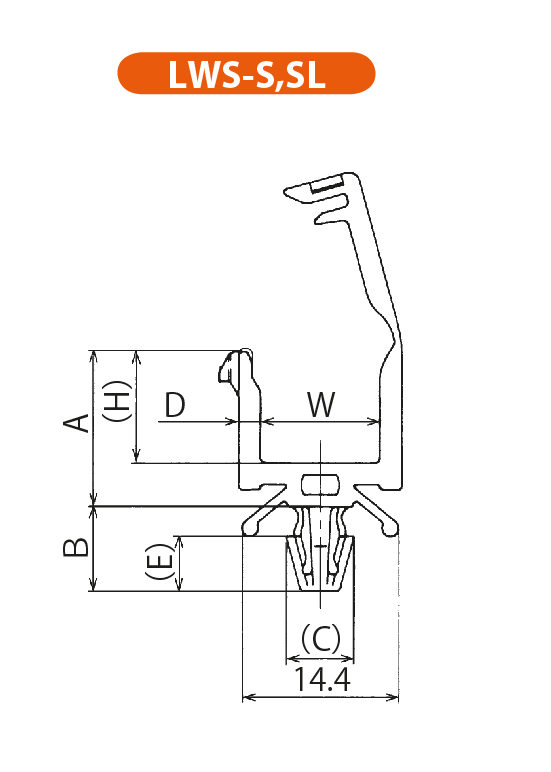

LWS-SL

Part No.	(H)	A	B	(C)	D	(E)	W	Mounting hole size	Panel thickness	Std. Package
LWS-1SL V0 BK	4.2	9.4	8.6	6.2	2.0	5	11	Ø 4.8 ⁺₀^0.2	0.5~2.3	500 pcs.
LWS-1.5SL V0 BK	12.5	16.7	8.6	6.2	2.0	5	11	Ø 4.8 ⁺₀^0.2	1.6~3.2	500 pcs.
LWS-5SL-2W V0 BK	15.2	19.4	8.6	6	2.0	5	16.5	Ø 4.8 ⁺₀^0.2	0.5~2.3	500 pcs.
LWS-8SL 2.5W V0 BK	22.7	27.4	8.6	6	2.5	5	18	Ø 4.8 ⁺₀^0.2	0.5~2.3	500 pcs.

lws-sl

LWS-NS

Part No.	(H)	(A)	B	D	(W)	Mounting hole size	Panel thickness	Std. Package
LWS-1NS	9.2	6.2	5.5	2.2	11	Ø 4.8 ⁺₀^0.2	0.5~2.3	100 pcs.
LWS-2NS	14.4	6.2	5.5	2.2	11	Ø 4.8 ⁺₀^0.2	0.5~2.3	100 pcs.
LWS-3NS	23.4	6.2	5.5	2.2	11	Ø 4.8 ⁺₀^0.2	0.5~2	100 pcs.
LWS-4NS	31.3	6.2	5.5	2.2	11	Ø 4.8 ⁺₀^0.2	0.5~2.3	100 pcs.

lws-ns-1

LWS-S

Part No.	(H)	(A)	(B)	D	W	Mounting hole size	Panel thickness	Std. Package
LWS-1.5S	13.9	6.8	4.4	2.0	10.4	Ø 4.8 ⁺₀^0.2	0.5~2.3	500 pcs.
LWS-2.5S	19.2	6.9	4.5	2.2	12	Ø 4.8 ⁺₀^0.2	0.5~2.3	500 pcs.

lws-s

LWS-Y

Part No.	Mounting hole size	Panel thickness	Std. Package
LWS-2Y	Ø 4.8 ⁺₀^0.2	0.5~2.3	1000 pcs.

lws-y

Katalog / LWS-05,S,SL,NS,Y
