GFGST / ERDUNGSBAND

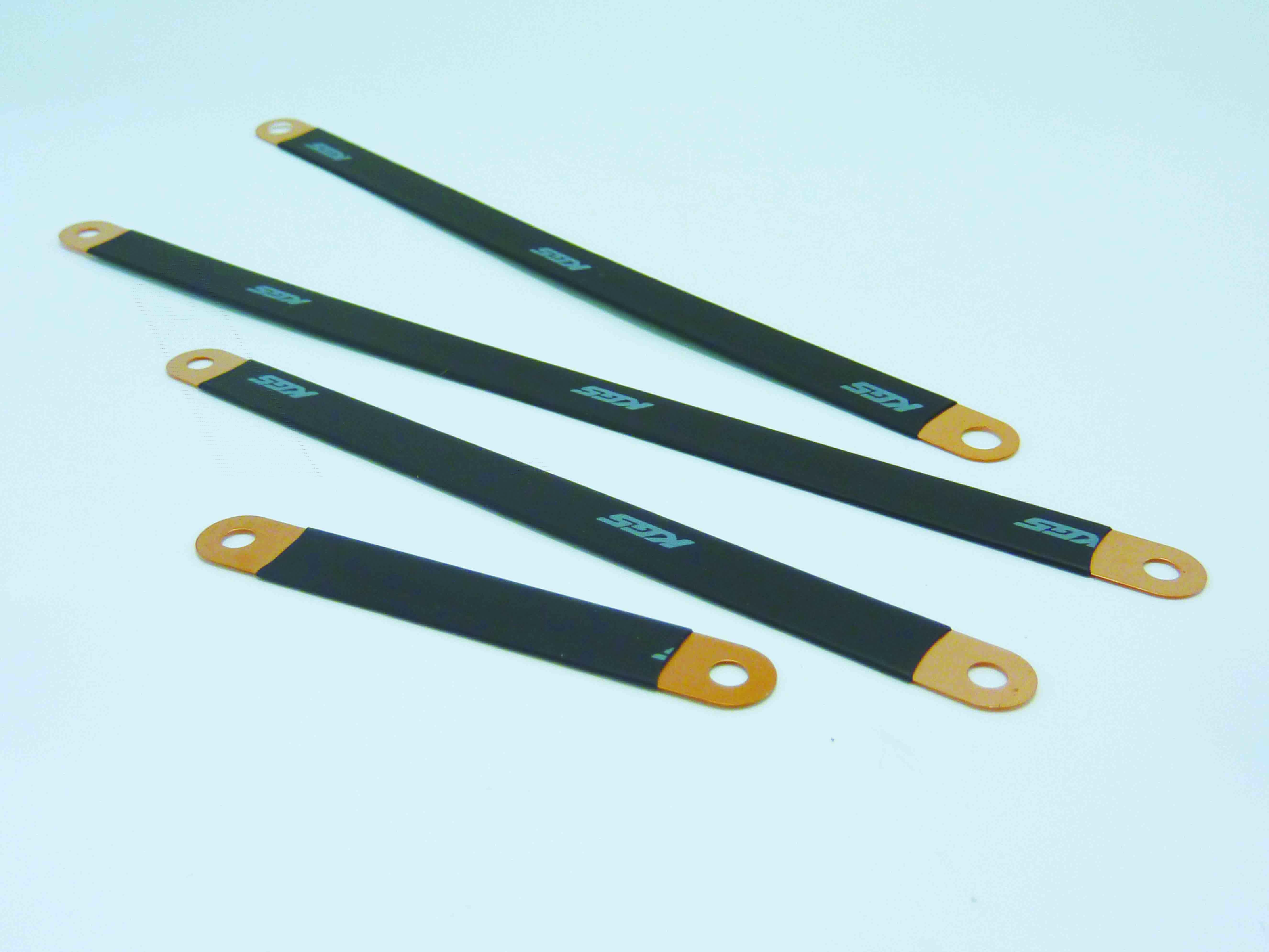

Erdungsband aus Kupferfolie mit Isolierung.
GFGST / Erdungsband
Erdungsband aus Kupferfolie mit Isolierung.
Eigenschaften
- Flexible beschichtete Kupferfolie ermöglicht Anwendungen in engen Raumkonfigurationen.
Material
- ①Kupferfolie / Tough Pitch Copper (t0.1mm)
- ②Wärmeschrumpfschlauch / Polyolefin
Ausführungen
Size variation
| Part No. | A | B | |
|---|---|---|---|
| M3 | GFGST-50-8-M3 | 50 | Ø 3.2 |
| M3 | GFGST-100-8-M3 | 100 | Ø 3.2 |
| M3 | GFGST-150-8-M3 | 150 | Ø 3.2 |
| M4 | GFGST-50-8-M4 | 50 | Ø 4.2 |
| M4 | GFGST-100-8-M4 | 100 | Ø 4.2 |
| M4 | GFGST-130-8-M4 | 130 | Ø 4.2 |
| M4 | GFGST-150-8-M4 | 150 | Ø 4.2 |
| M4 | GFGST-220-8-M4 | 220 | Ø 4.2 |
Impedance characteristics
| Frequency (MHz) | GFGST-50-8-M3 | GFGST-100-8-M3 |
|---|---|---|
| 1 | 0.13 | 0.28 |
| 25 | 3.19 | 7.01 |
| 100 | 12.79 | 28.38 |
| 500 | 72.03 | 225.57 |
Properties
Surfcae resistance……0.002Ω (Value shown was measured with GFGST-50-8-M3 between both terminal ends
